Nigéria - Toit plat de 80 kWc

Aperçu du projet

Ce projet solaire photovoltaïque de 80 kWc en toiture plate au Nigéria utilise une structure de montage triangulaire robuste, ancrée à des blocs de béton lestés sur mesure. Cette solution est spécialement conçue pour assurer la stabilité structurelle et la durabilité à long terme des toitures commerciales ou industrielles, garantissant un rendement énergétique élevé tout en préservant l'intégrité du bâtiment.

Le défi

• Maintien de l'étanchéité et de l'intégrité de la toiture: L'utilisation de blocs de béton est une excellente solution pour prévenir les infiltrations d'eau dans la toiture, mais ces blocs peuvent eux-mêmes poser problème s'ils ne sont pas correctement gérés. Ils peuvent retenir l'eau en dessous, créant des flaques stagnantes qui entraînent une dégradation de la surface. De plus, les vibrations de la structure lors de vents violents peuvent provoquer l'abrasion de la membrane d'étanchéité de la toiture (par exemple, en bitume ou en EPDM) par les blocs, ce qui peut causer des dommages à long terme à la toiture.
• Gestion des obstructions sur le toit: Les toitures comportent souvent des unités de climatisation, des canalisations d'évacuation des eaux pluviales, des conduits de ventilation et des voies d'évacuation incendie. Le défi consiste à optimiser l'agencement du système de 80 kWc afin de maximiser le nombre de modules tout en veillant à ce que le flux d'air ne soit pas obstrué par ces éléments (ce qui peut créer des tourbillons dangereux) et en maintenant l'accès pour l'entretien de la toiture.
• Gestion de la portance due au vent et des effets de « voile »: Comme le champ de panneaux solaires fait office de grande voile plane, la force du vent peut être considérable. Le système doit être suffisamment lesté (par le poids des blocs de béton) pour éviter que l'ensemble du champ ne se déplace ou ne se soulève lors d'une tempête. Cependant, un poids excessif pourrait dépasser la charge permanente maximale admissible de la charpente du toit. Trouver le juste équilibre entre ces deux extrêmes – un poids suffisant pour garantir la sécurité, mais suffisamment léger pour respecter les limites structurelles – constitue le principal défi d'ingénierie.

Notre solution

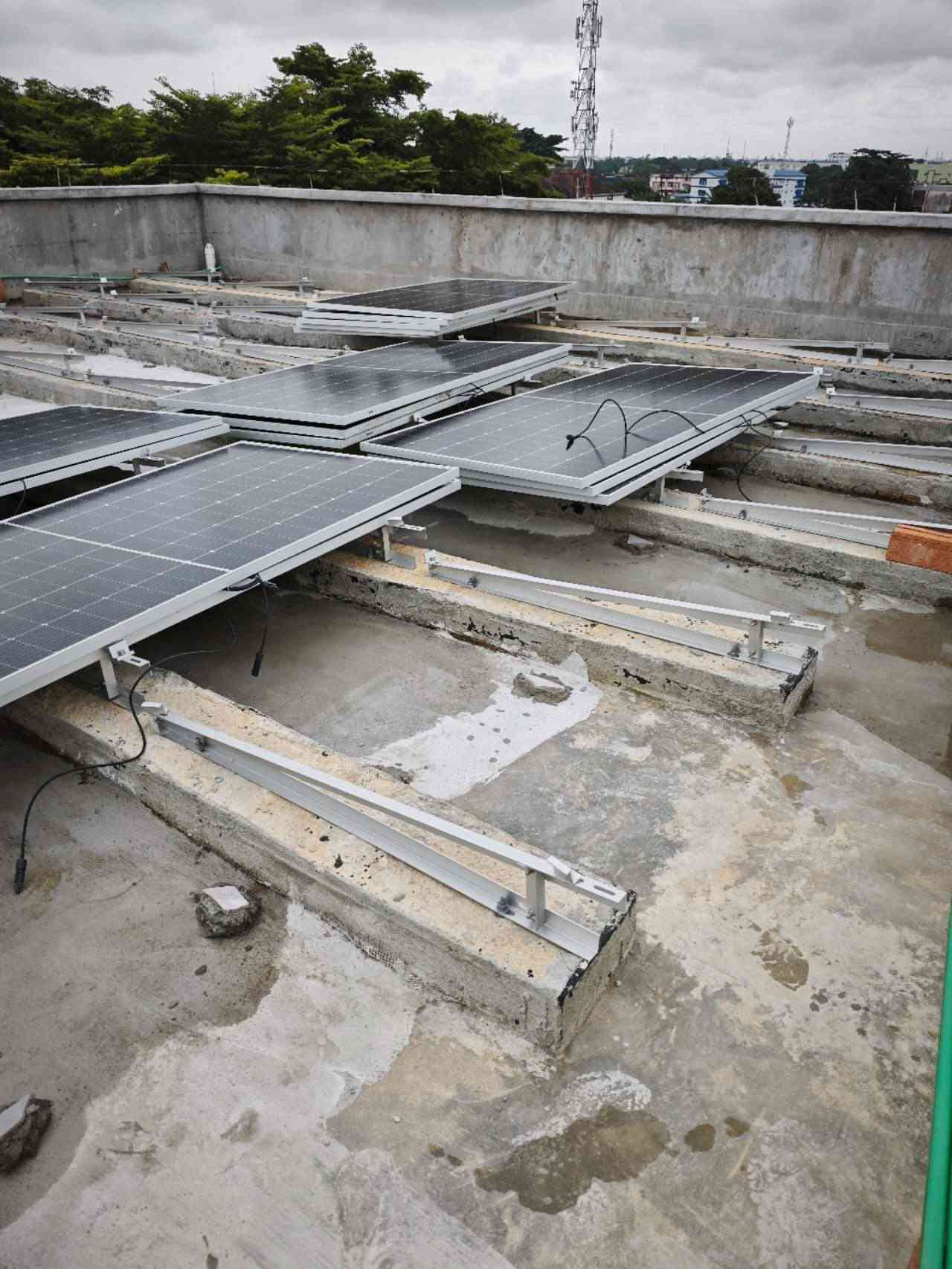

Pour relever les défis spécifiques au site du projet de centrale photovoltaïque de 80 kWc installée sur le toit d'une toiture au Nigéria, nous avons mis en œuvre une solution de montage triangulaire haute performance orientée paysagement. Cette approche optimise la stabilité structurelle tout en maximisant la production d'énergie par mètre carré de toiture.

Chaque module solaire individuel est soutenu par deux cadres triangulaires indépendants en alliage d'aluminium de haute qualité.
