Nigéria - Mini-réseaux solaires de 120 kWc

Aperçu du projet

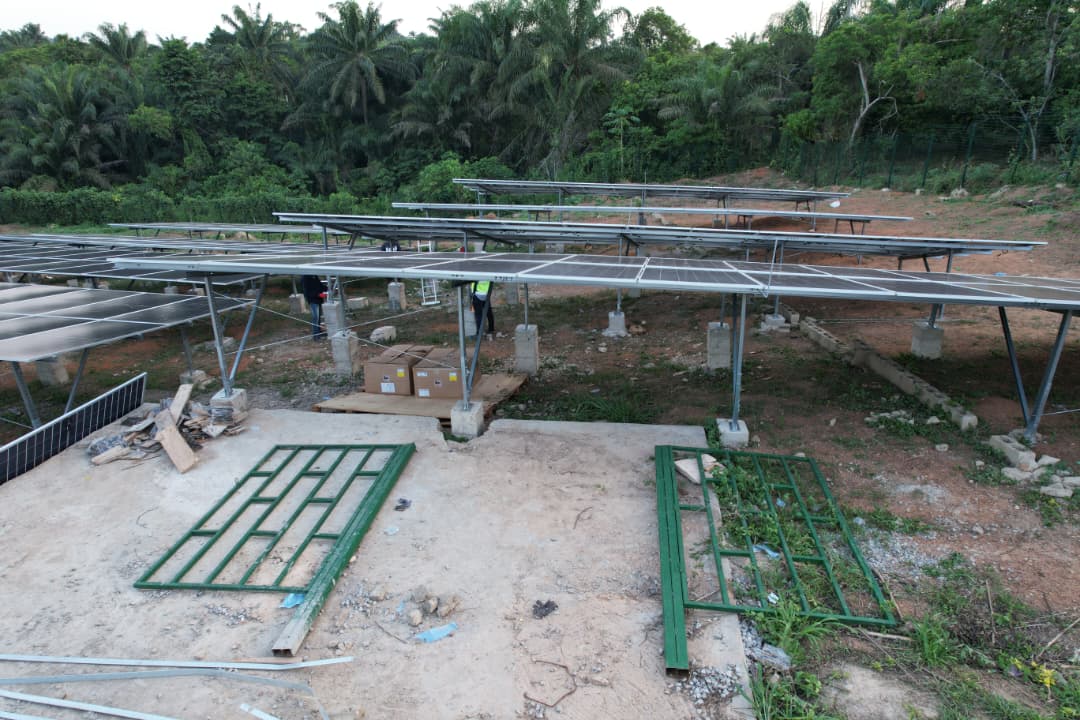

Ce projet de mini-réseau solaire au sol de 120 kWc a été installé avec succès au Nigéria, en Afrique de l'Ouest, fournissant une électricité propre et fiable pour l'électrification des communautés rurales. Situé sur un site caractérisé par un terrain naturellement vallonné et une topographie en pente, le projet a utilisé un système de montage au sol très adaptable, équipé de poteaux télescopiques réglables en hauteur. Cette conception a permis un nivellement vertical rapide sur des pentes multidirectionnelles sans nécessiter de travaux de terrassement coûteux et chronophages.

Le défi

• Topographie complexe et terrain non nivelé: Le site du projet au Nigéria présentait un terrain naturellement vallonné, avec des pentes multidirectionnelles et d'importantes variations d'altitude. Les systèmes de montage à colonnes fixes standard étaient incapables de maintenir un plan uniforme pour les panneaux photovoltaïques sur cette surface irrégulière sans désalignement structurel.
• Frais généraux excessifs de terrassement et de nivellement: Les techniques classiques de nivellement et d'excavation auraient engendré des coûts de génie civil exorbitants et considérablement rallongé les délais de construction. De plus, le déploiement d'engins de terrassement lourds sur un site isolé d'Afrique de l'Ouest, destiné à accueillir un mini-réseau électrique, s'avérait prohibitif.
• Exigences d'alignement des matrices et de performance du système: Pour garantir un rendement solaire optimal pour le mini-réseau de 120 kWc, toutes les rangées de modules photovoltaïques devaient conserver un angle d'inclinaison constant et un profil visuel homogène malgré l'irrégularité du terrain en dessous.

Notre solution

1. Poteaux télescopiques à hauteur réglable : Des mécanismes de réglage vertical intégrés (jusqu’à ±150 mm de plage de réglage) ont été intégrés directement dans la conception des colonnes de support. Cela a permis aux équipes d’installation de niveler les poutres et les rails de support en temps réel, en tenant compte des variations de pente naturelle et des irrégularités du terrain, évitant ainsi des travaux d’excavation et de terrassement coûteux.

2. Système de fondation sur socles en béton surélevés : L’ensemble de supports au sol a été ancré à l’aide de piliers en béton surélevés coulés en place. Le fait de surélever les connexions en acier de la base au-dessus de l’humidité du sol et des eaux de pluie stagnantes saisonnières atténue les risques de corrosion à long terme de la base pendant la saison des pluies tropicales en Afrique de l’Ouest, tout en assurant une stabilité optimale de la fondation.

3. Protection anticorrosion par galvanisation à chaud de qualité tropicale : Tous les éléments de structure principaux en acier ont été traités par galvanisation à chaud renforcée (HDG) conformément à la norme ISO 1461 (épaisseur moyenne du revêtement ≥ 65 µm). Ce traitement assure une résistance environnementale maximale contre l’humidité élevée, les rayonnements UV intenses et les fortes pluies pendant une durée de vie opérationnelle de 25 ans.

4. Architecture modulaire préassemblée en usine : Afin de simplifier la logistique hors réseau dans les régions reculées du Nigéria, les composants ont été livrés sous forme de kits modulaires préassemblés avec des fixations boulonnées standardisées. Cette approche a permis d’éliminer les opérations de découpe et de soudure sur site, de minimiser la dépendance à la main-d’œuvre locale et de raccourcir considérablement les délais de construction et de mise en service.

Résultat et impact
